近年来，随着我国的特大大桥工程如雨后春笋般一个接一个的出现，其主要原因之一是因为我国装配式桥梁技术逐步成熟。随着港珠澳大桥距离建成以及通车在即，借此机会来详细说说，装配式桥梁技术是什么。

　　装配式墩台施工

　　装配式墩台是将高大的墩台沿垂直方向、按一定模数、水平分成若干构件，在桥址周围的预制场地上进行浇筑，通过车船运输至现场，起吊拼装。

　　装配式墩台的主要特点是：可以在预制场预制构件，受周围外界干扰少，但相对来说，对运输、起重机械设备要求较高。装配式柱式墩系将桥墩分解成若干构件，如承台、柱、盖梁(墩帽)等，在工厂或现场集中预制，再运送到现场装配成桥墩。其施工工序主要为预制构件、安装连接与混凝土填缝。其中拼装接头是关键工序，既要牢固、安全，又要结构简单便于施工。

　　应用实例

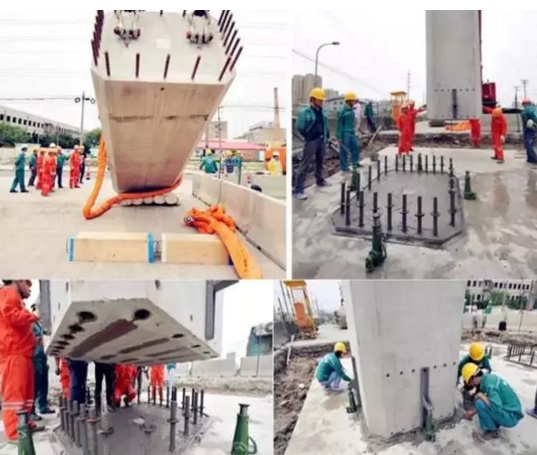

　　上海路桥某城市高架桥

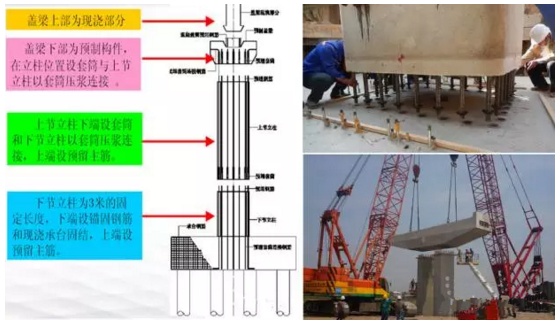

　　该工程实现桥梁盖梁、立柱下部结构预制拼装工艺在国内的首次大规模应用。高架桥下部结构桥墩采用大挑臂“倒T型”盖梁双柱式桥墩，上部结构为预制小箱梁。盖梁下层与立柱均采用工厂化集中预制，现场进行装配施工。

装配式柱式墩台施工应注意以下几点：

　　（1）墩台柱构件与基础顶面预留杆形基座应编号，并检查各个墩、台高度和基坐标高是否符合设计要求；基口四周与柱边空隙不得小于2cm。

　　（2）墩台柱吊人基杯内就位时，应在纵、横方向测量，使柱身竖直度或倾斜度以及平面位置均符合设计要求；对重量大、细长的墩柱，需用风缆或撑木固定后，方可放吊钩。

　　（3）在墩台柱顶安装盖梁前，应先检查盖梁上预留槽眼位置是否符合设计要求，否则应先修凿。

　　（3）柱身与盖梁(墩帽)安装完毕并检查符合要求后，可在基杯空隙与盖梁槽眼处浇筑稀砂浆，待其硬化后，撤除楔子、支撑或风缆，再在楔子孔中灌填砂浆。

随着预应力技术的成熟与发展，预应力开始应用于墩台上，特别是后张法预应力钢筋混凝土装配式墩台。它的施工方法与装配式柱式墩台施工方法相似，除了安装时的连接接头处理技术之外，节段预制构件之间的连接方式主要依赖于预应力钢束。

　　后张法预应力钢筋混凝土装配式墩台采用的预应力钢材主要有高强度低松弛钢丝和冷拉Ⅳ级粗钢筋两种。后张法预应力钢筋混凝土装配式墩台的预应力张拉方式有以下两种：张拉位置可以在墩帽顶上张拉；亦可以在墩台底的实体部位张拉。一般采用墩帽顶上张拉。

　　（1）墩帽顶上张拉预应力钢束其主要特点是：

　　①张拉操作人员及设备均处于高空作业，张拉操作虽然方便，但安全性较差；

　　②预应力钢束锚固端可以直接埋人承台，而不需要设置过渡段；

③在墩底截面受力最大位置可以发挥预应力钢束抗弯能力强的特点。

　　（2）墩底实心体张拉预应力钢束其主要特点是：

　　1、张拉操作人员和设备均为地面作业，安全方便；

　　2、在墩底处要设置过渡段，既要满足预应力钢束张拉千斤顶安放要求，同时又要布置较多的受力钢筋，满足截面在运营阶段受力要求；

　　3、过渡段构件中预应力钢束的张拉位置与竖向受力钢筋相互关系较为复杂。预应力钢束的张拉要求、预应力管道内的压浆要求与预应力混凝土梁的要求一致。

应用实例

　　港珠澳大桥桥梁工程非通航孔桥预制墩台施工

桥梁下部墩身与承台在工厂进行一体预制。其中，承台为倒凹形结构，其上设有多个导向孔、多个排气补注孔和多个支撑垫板；多个导向孔均置于承台周缘，多个支撑垫板均置于承台内腔顶面周缘，多个排气补注孔均布于墩身与承台相交处周缘。承台位于水平防冲垫层上表面，墩身与承台围成的空腔下口为防冲垫层封闭，空腔内充有填芯混凝土。每个导向孔内固接有一导向桩，导向桩垂直穿过防冲垫层插入海、江、或河床中。多个支撑桩与承载桩分布在预制基础下方，垂直穿过防冲垫层插入海、江或河床中，与防冲垫层、空腔内填芯混凝土固接。支撑桩或承载桩的桩顶有填芯混凝土，填芯混凝土顶面为桩顶设计标高，桩顶填芯混凝土高度5~30米。其中，支撑桩的桩顶设支撑桩定位构件，支撑桩定位构件与承台内顶面的支撑垫板相对应，并经支撑桩定位构件与支撑垫板固接。

　　该技术将预制基础的承台全部埋入海(或江、河)床，能降低桥梁阻水率、缩短施工工期、减小环境影响，且工程造价低。

大节段梁体施工

　　现代钢结构设计、制造、安装技术的发展史也可以基本上说是一部不断深入的“工业化”理念的实践史。所为钢结构的“工业化”理念在这里是指：钢结构设计、制造、运输及安装的工厂化、标准化、及大型化，现代钢结构工业化的基本目标是更好更快地实施不同形式的钢结构工程。我国现代钢桁架桥梁基本单元从“杆件+板片”到“杆件+整体节点”，钢结构单元的基本连接形式从卯接到栓焊连接，整整走过了近百年的历史。目前，国际发达国家已经发展到了大节段乃至超大节段设计、制造、运输、及吊安，极大地提高了项目实施的效率，更好地保证了钢结构工程的质量。

随着起重设备能力提升，大节段整体吊装方法越来越多的用于梁桥建设；减小了拼接缝的数量，将制造及主要的控制工作转移到制造厂内；减小了现场控制的难度，易于保证施工质量，施工速度快。

钢梁悬拼施工

　　悬臂拼装法是将预制好的节段，用支承在已建成悬臂上的专门悬拼吊机，悬吊于梁位上逐段拼装，与已成型节段锚固后，在拼装下一节段，拼装长度一般2~5m为宜。

　　悬拼按照起重吊装方式的不同分为：浮吊悬拼、牵引滑轮组悬拼、连续千斤顶悬拼、缆索起重机（缆吊）悬拼及悬臂吊机。悬拼的核心是梁的调运与拼装，梁体节段的预制是悬拼的基础。悬拼施工工序主要包括梁体节段的预制、移位、存放、运输；梁段起吊拼装；悬拼梁体体系转换；合拢段施工。

混凝土节段梁施工

　　预制节段（钢筋砼节段、钢梁节段）拼装施工法：是将桥梁的梁体纵向划分为若干节段块，在工厂里或桥位附近的预制场内预制后，运至桥位，然后通过施加预应力，将节段块组拼成为整体结构。是近四十年内才发展起来的施工方法，被广泛应用于钢筋混凝土及钢桥施工中。

节段的预制主要有长线台座法和短线台座法。

　　长线台座法就是按照设计的制梁线型，将所有的块件在一个长台座上一块接着一块的匹配预制，使两块间形成自然匹配面。该方法的优点是容易控制几何形状，而且在预制过程中不积累偏差，对于已制块件的偏差可以通过下一个块件及时调整，更可多点同时匹配预制，加快施工进度，除此之外，使用该方法预制构件完成脱模后，不必立刻转运到贮放地。但是该方法也有如下不足：

　　①占地面积大；

　　②台座必须建筑在坚固的基础上面；

　　③弯桥还需形成所需曲度；

　　④浇筑、养生等设备都是移动式的。

短线台座法施工是指每个节段的浇筑均在同一个模板内进行，其一端为一个固定模，而另一端为一个先浇筑的节段，模板的长度仅为一个节段的长度，模板是不移动的，而梁段则由浇筑位置移至匹配位置后运至存梁场。这种方法占地面积较小，可以形成流水线作业，提高了施工速度，适用于节段类型变化较多，模板倒用较频繁的工程需求。它的不足之处主要在于要求匹配段必须非常精确的放置，因而需要精密的测量仪器设备以及精确的测量和控制方法。

节段梁搬运：节段合理搬运的起吊点应选取合适，以便把节段应力控制在允许的范围内。

　　节段梁堆放：节段必须按能避免翘曲和二次应力的方式堆放，地坪能为节段提供良好的支承；节段的腹板下方和紧靠腹板处应支架起来，叠堆时应将上面节段的重量由腹板直接传递，避免顶、底板弯曲传力。

节段梁运输：由于混凝土梁体节段自重较大，因此混凝土梁体节段预制场地一般选在离桥位较近处，采用轮胎式搬运机、运梁车或运梁轨道车运输至桥位拼装。

①满堂支架法

②少支架法（多用于钢梁）

　　由于满堂支架要求对桥下整个地基进行处理，费用较大，施工周期长。因此条件允许的情况下一般将节段加长，采用少支架形式进行拼装施工。

③逐跨拼装法

　　是上部结构按一个方向架设,一次完成一跨。在施加预应力前，预应节段通过下悬梁(主梁下方)或架桥机(主梁上方)临时支承。架设完的主梁可以简支在桥墩上，也可通过后张预应力将几孔联成连续结构。

　　适合中小跨径、全体外和体内外混合的预应力凝土简支梁桥、逐跨简支变连续的连续梁桥。施工方法主要设备是一根长度小于（或大于）两倍标准跨长的钢桁架导梁、起吊平车、导梁行进及调整等设备组成。

　　如果节段位于导梁下用吊挂方式拼装，架桥机称为上导梁式架桥机；如果节段位于导梁之上用支撑方式拼装，架桥机称为下导梁式架桥机；导梁将承受一跨预制节段的重量。

④平衡悬臂法

　　是以一个桥墩为中心，对称顺序拼装节段。每一节段与前面的已装节段达成一体，自我平衡，并作为下一节段的拼装基础。对于每个施工步骤，悬臂结构通过张拉设置在箱梁节段中的预应力钢束来确保其安全和稳定。节段的吊装则可通过桥面支承吊机、导梁或地面起重机进行。

　　适合悬臂施工的、中大跨径体内外混合的预应力混凝土桥梁。

⑤悬臂拼装法

　　利用在已拼结构悬臂上移动的简单装置，来保证节段起吊、平移和拼装；起吊设备装在平车上，平车在桥面轨道上行驶。适合悬臂施工的中大跨径桥梁。

⑥缆索吊装法

　　利用悬挂的缆索运输和安装构件的施工方法。一般适用于拱桥的拱肋或梁体以及悬索桥主梁施工。

体外预应力筋安装：

　　体外预应力钢绞线束通常采用HDPE管作为外套管，为使钢绞线在外套管内排列整齐，并有可能实现单根钢绞线调整、更换，应采用按序单根安装的方法。

　　体外预应力筋调整与更换：

　　1）当体外预应力筋拉力需要调整时，可卸掉保护罩、清除防腐油脂，采用专用千斤顶张拉或放松钢绞线，然后重新安装保护罩、注满防腐油脂；

　　2）当体外预应力筋需要更换时,采用专用连接器将新、旧钢绞线连接，抽出老钢绞线、拉入新钢绞线，然后张拉、重新安装保护罩、注满防腐油脂。
